BFDG7H41活塞式管力阀
更新时间：2020-06-15 23:42:18 字号：T|T
\ 【活塞式管力阀】产品概述

活塞式管力阀是***新水泵出口控制阀，是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀，是当前国内外结构***新颖、性能*********、运行*********的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道，设计有膜片式与活塞式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上，开发有普通型、回水低压型、污水型等五种规格，以满足不同工况需求。

【活塞式管力阀】产品特点

活塞式管力阀管力阀采用******的流体设计，结构紧凑、体积小、重量轻、能耗低、运行稳，密封效果好，并且兼具电动闸阀、电动蝶阀以及止回阀的功能，具有敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。

【活塞式管力阀】工作原理

活塞式管力阀主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动，与水泵自动联锁，无需人员外力操作。当水泵启动后，水压通过进口旁通管进入控制下腔，大阀瓣在进口介质作用下，连同小阀瓣一同缓慢开启，开阀速度可根据工况要求调节。当水泵关闭时，阀门进品介质失压，大阀瓣在自力作用下自动关闭，截止了70-80%的水流介质，同时，一部份回流水通过旁通阀进入控制缸上腔，推动控制杆下行，关闭小阀瓣至******切断介质。关闭时间可通过旁通阀调节来实现，使水锤峰值控制在规定范围内。

【活塞式管力阀】适用范围

活塞式管力阀结构紧凑，体积小，重量轻，特别适用于大口径管网系统，可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处。

【活塞式管力阀】技术参数

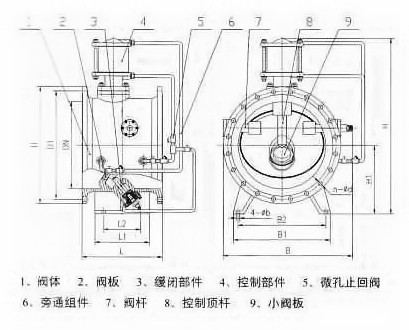

74956661 (1).jpg

【活塞式管力阀】连接尺寸




公称通径 长度 外形尺寸(参考值） 连接尺寸(标准值） 参考重量Kg
0.6MPa 1.OMPa
毫米 L L1 L2 H H1 B B1 B2 n-b D1 D2 n-d D1 D2 n-d
200 190 / / 520 / 355 / / / 320 280 8-18 340 295 8-22 57
250 250 / / 580 / 420 / / / 375 335 12-18 395 350 12-22 80
300 270 / / 710 / 490 / / / 440 395 12-22 445 400 12-22 109
350 290 / / 770 / 560 / / / 490 445 12-22 505 460 16-22 140
400 406 / / 830 / 625 / / / 540 495 16-22 565 515 16-26 220
450 432 / / 870 / 685 / / / 595 550 16-22 615 565 20-26 278
500 457 / / 930 / 720 / / / 645 600 20-22 670 620 20-26 310
600 508 / / 1090 / 910 / / / 755 705 20-26 780 725 20-30 451
700 610 300 240 1260 520 1050 760 650 4-30 860 810 24-26 895 840 24-30 620
800 660 360 220 1440 600 1170 820 720 4-30 975 920 24-30 1015 950 24-33 850
900 711 420 300 1535 650 1315 950 820 4-30 1075 1020 24-30 1115 1050 28-33 1060
1000 811 460 350 1750 700 1460 1040 900 4-36 1175 1120 28-30 1230 1160 28-36 1500
1200 850 500 410 1960 800 1580 1240 1070 4-36 1405 1340 32-33 1455 1380 32-39 1925
1400 950 620 500 2250 900 1900 1400 1250 4-36 1630 1560 36-36 1675 1590 36-42 2400
1600 1100 750 600 2500 1020 2100 1520 1300 4-36 1830 1760 40-36 1915 1820 40-48 3200
1800 1200 860 700 2820 1150 2400 1620 1400 4-36 2045 1970 44-39 2115 2020 44-48 4052
2000 1300 980 820 3150 1250 2750
