自力式温度调节阀
更新时间：2020-05-17 18:41:59 字号：T|T
Yzw型自力式温度调节阀也称自力式温度控制阀，无需外界能源而进行温度自动调节，适用于蒸汽、热水、热油等为介质的各种换热场合，广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊场合的温度自动调节，如化工、纺织、制药等生产工程。

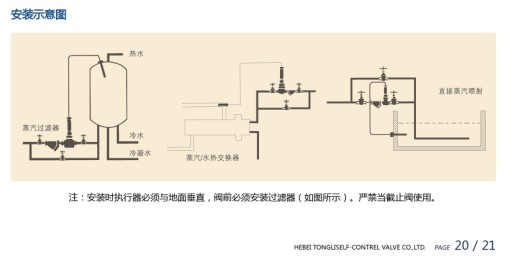

自力式温度调节阀安装示意图
 |
自力式温度调节阀的使用特点 1、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性； 2、自力式温度控制阀体积小、重量轻、安装简易； 3、无源工作(无电源、气源正常工作)； 4、无需昂贵的调试费用； 5、调节设定简易； 6、免维修式工作； 7、************寿命长。 |
自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节，温度传感器内的液体膨胀是均匀的，其控制作用为比例调节，被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩，被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；自力式温度控制阀被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
自力式温度调节阀主要技术性能指标
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Kv值(m³／h) | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 | 500 | |
| ******允许压差 | PNl6 | 1.6 | |||||||||||||
| (MPa) | PN25 | 2.5 | |||||||||||||
| 公称压力(MPa) | PNl6(自力式温度控制阀体材质为球墨铸铁工作温度≤220℃)PN25(阀体材质为铸钢工作温度≤350℃) | ||||||||||||||
| 温度设定范围(℃) | 25℃ 、35—110℃ | ||||||||||||||
| 平衡元件 | 不锈钢316L波形管 | ||||||||||||||
| 导管长度(m) | 3．5—20 | ||||||||||||||
| 流通介质 | 蒸汽、水、热油 | ||||||||||||||
自力式温度调节阀安装示意图
